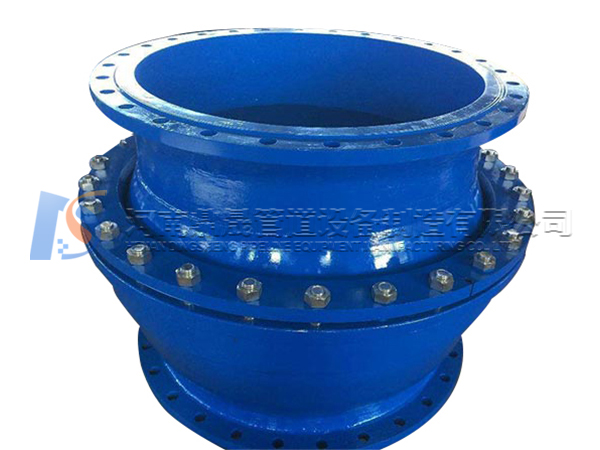

球形补偿器

E型球形补偿接头主要适用于地面沉降大、震动大、地形复杂的管道连接。安装在管道上后，球体可以以回转中心在8角范围内自由转动，来补偿管道因地基沉降、热胀冷缩引起的挠曲。具有补偿量大，占据空间小，流体阻力小，安装方便，综合成本低等优点。

统一销售热线： 18530827767
联系我们 返回列表

产品中心

products
防水套管系列
柔性防水套管A型
组合电气套管
三环双密闭防水套管
加长柔性防水套管
柔性防水套管B型
刚性防水套管
管道快速堵漏器
伸缩器系列
SSQ--1 铸铁伸缩器
单法兰限位伸缩接头
多功能伸缩器
单法兰式松套伸缩接头
卡箍式柔性接头
管道过滤器
大挠度松套补偿接头
压盖式松套伸缩接头
压盖式松套限位伸缩接头
补偿器系列
ZMS型直埋式波纹补偿器
套筒式补偿器
通用型波纹补偿器
无约束波纹补偿器
风道橡胶补偿器
直管压力平衡型波纹补偿器
内外压力平衡式波纹补偿器
轴向型复式拉杆补偿器
球形补偿器
小拉杆横向波纹补偿器
铰链波纹补偿器
大拉杆横向波纹补偿器
直流介质无推力补偿器
矩形双波补偿器
电厂烟风煤管道补偿器
非金属柔性补偿器
风道纤维织物补偿器
旋转补偿器
橡胶接头系列
可曲挠单球体橡胶接头
可曲挠橡胶接头（异径）
风机盘管橡胶接头
可曲挠橡胶接头
橡胶隔震垫
剪切式隔振器
可曲挠双球体橡胶接头
卡箍式橡胶接头
三通式橡胶接头
方形鸭嘴阀
翻边橡胶接头
传力接头系列
双法兰传力接头
可拆式双法兰传力接头
单法兰传力接头
双法兰松套传力接头
可拆式双法兰松套传力接头
双法兰松套传力接头
单法兰松套传力接头
金属软管系列
金属软管
快速接口软管
衬四氟金属软管
焊接式金属软管
不锈钢金属软管
产品介绍

产品介绍

E型球形补偿接头主要适用于地面沉降大、震动大、地形复杂的管道连接。安装在管道上后，球体可以以回转中心在8角范围内自由转动，来补偿管道因地基沉降、热胀冷缩引起的挠曲。具有补偿量大，占据空间小，流体阻力小，安装方便，综合成本低等优点。

技术参数
公称尺寸 DO L O 法兰连接尺寸
0.6MPa 1.0MPa 1.6MPa
DN D K n-do D K n-do D K n-do
100 282 290 15 210 170 4-￠19 220 180 8-￠19 220 180 8-￠19
150 364 320 265 225 8-￠19 285 240 8-￠23 285 240 8-￠23
200 410 410 320 280 8-￠19 340 295 8-￠23 340 295 12-￠23
250 464 382 375 335 12-￠19 395 350 12-￠23 405 355 12-￠27
300 535 410 440 395 12-￠23 445 400 12-￠23 460 410 12-￠27
350 607 430 490 445 12-￠23 505 460 16-￠23 520 470 16-￠27
400 668 470 540 495 16-￠23 565 515 16-￠27 580 525 16-￠30
450 728 550 595 550 16-￠23 615 565 20-￠27 640 585 20-￠30
500 798 600 645 600 20-￠23 670 620 20-￠27 715 650 20-￠34
600 918 689 755 705 20-￠27 780 725 20-￠30 840 770 20-￠37
700 1056 800 860 810 24-￠27 895 840 24-￠30 910 840 24-￠37
800 1160 893 975 920 24-￠30 1050 950 24-￠34 1025 950 24-￠40
900 1310 920 1075 1020 24-￠30 1115 1050 28-￠34 1125 1050 28-￠40
1000 1443 975 1175 1120 20-￠30 1230 1160 28-￠37 1255 1170 28-￠43
1200 1693 1125 13 1405 1340 32-￠34 1455 1380 32-￠40 1485 1390 32-￠48
1400 1942 1290 1630 1560 36-￠37 1675 1590 36-￠43 - - -
1600 2164 1385 1830 1760 40-￠37 1915 1820 40-￠48 - - -
1800 2400 1580 12 2045 1970 44-￠40 2115 2020 44-￠48 - - -
2000 2730 1870 2265 2180 48-￠43 2325 2230 48-￠48 - - -
2200 2910 1950 2475 2390 52-￠43 2550 2440 52-￠56 - - -
2400 3135 2080 2685 2600 5-￠43 2760 2650 56-￠56 - -
